美国SANDPIPER胜佰德隔膜泵产品手册

发布时间:2019-08-31 22:00:08 点击次数:235

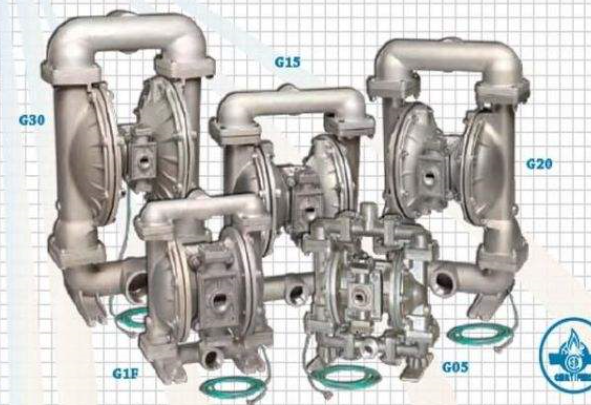

美国SANDPIPER胜佰德隔膜泵品牌简介

美国WARRENRUPP泵业公司制造了世界上第一家获得ISO9001质量认证的气动隔膜泵,SANDPIPER气动隔膜泵处于世界领先地位,全球市场份额占55%、技术和质量已成为隔膜泵行业中的标准。





美国SANDPIPER胜佰德隔膜泵的十大通用优点:

1.无电火花,可空运行,可自吸启动工作,无需复杂的控制,操作简单,自吸高度可达6M;

2.无旋转性零件(或轴承),无机械轴封,无连接器,维修费用低;

3.无动密封,不污染物料,低剪切力,不易破坏物料结构;

4.气动隔膜泵可潜水,可移动,搬运方便,可作移动式泵使用;

5.可通过改变气量而改变输送速度;

6.可通过改变压力而改变输送高度;

7.可输送高稠,高粘度的液体介质;

8.可通过选用泵体的外壳及隔膜的材质来输送不同特性的强酸、强碱、强有机溶剂液体介质;

9.压力自动平衡(无须泄压阀);

10.气动隔膜泵可随时开关出口,不怕堵塞



美国胜佰德SANDPIPER气动隔膜泵的优点:

1.ESADSPLUS无油润滑,100%不死机。

2.气阀独有的专利设计(外部检修式气阀系统)从泵体外部进行维修,降低停机时间,提高效率。

3.专利的气阀设计,保证气量能耗最小,压缩空气泄漏量极低。绝不存在象其它品牌气动隔膜泵有启动不良及气阀结冰停顿的现象。

4.优良的整体密封性,SANDPIPER气动隔膜泵所有型号的气动隔膜泵接液部件的紧固设计都采用螺栓螺母连接方式,确保长时间操作无泄漏。

5.通过ISO9001质量体系认证,ISO4001环境管理体系认证及欧共体CE认证。





美国SANDPIPER胜佰德隔膜泵工作原理

气动隔膜泵是用压缩空气作为动力。隔膜室的内侧交替加压,同时排空另一个隔膜内室。这样就会使隔膜往复前后移动,隔膜中心的金属板固定了一个用于连接隔膜的公用轴。(当一个隔膜进行排放冲程时,拉动对面的隔膜室内另一个隔膜执行吸入冲程)。在液体从隔膜另一面排放时,整个内侧表面上都施加了气压。在排放冲程中,隔膜可以在平衡的状态下运行,泵的工作排放扬程可达 200 英尺(61)米水柱以上。为使隔膜寿命延长到最大限度,应尽量使泵靠近所泵送的液体。正吸入水头超过 10 英尺(3.048米)液柱时,需要一个背压调节装置,以便尽量延长隔膜寿命。隔膜室的交替增压和排放动作由安装在外部的引导式 4 通道空气分配阀完成。当阀芯移动到阀体的一端时,进口压力作用于某一隔膜室,而另一隔膜室排空。当阀芯移动到阀体的另一端时,隔膜室压力交换。气流分配阀阀芯由内部引导阀推动,该阀门对气流分配阀阀芯的某一端轮流加压,同时排空另一端。致动器活塞在隔膜冲程结束时接触隔膜板,此时引导阀执行转换动作。此后该致动器的活塞将引导阀阀芯末端推到某一个位置,以促动气流分配阀。隔膜室用歧管连接,每个隔膜室都配有吸入止回阀和排放止回阀,以保持泵内的流向一致。



美国SANDPIPER胜佰德隔膜泵安装指导

一、 试泵:新泵接上气源后就可空打,气源供气要缓慢由小到大,尤其是半寸、1寸的小泵更要小心,空打时间不能长,气压不能大,防止损坏阀球。

二、 安装:将泵安装在平整台面上,底脚固定,接上物料进出口管道(进出口处强调建议:安装30-50cm长弹性软管以保护泵,降低减少震动),紧固隔膜泵上的所有螺丝(运输搬运途中造成螺栓松动),接上气源即可。

三、 气源的保护:导向阀被污物堵塞、气阀过早损坏漏气,是导致隔膜泵不工作的常见原因。这主要是气源中的杂物(沙尘、铁锈水等)进入气阀所致。空气中通常有一定的水分,在铁质的运输管道中容易形成铁锈水进入泵,从而堵塞、磨损气阀。所以建议建议在每台隔膜泵前安装调压过滤器(空压机或储气罐出口的过滤器还不够)。1”口径以上,过滤精度不低于40um;3/4”口径以下,过滤精度不低于20um。安装前务必清洗气源管道,保证气源管道的清洁,无杂质。定期检查气源过滤器,根据实际工况定期清理过滤瓶中的杂质,滤芯需定期更换,从而保证气源的洁净。另外要定期排空空压机和输气管道中的积水,保证进入泵体内的是干燥纯净的空气。

四、 注意事项:首先,气源要纯净,特别要防止有沙尘铁锈之类的硬物进入气阀,否则气阀很快就会磨损掉建议在泵的进气口安装调压过滤器控制和过滤气源;其次,物料进料口管道一定要密封好,否则有空气进入而吸不进料。



气动隔膜泵适用的行业与液体:

化工业: 酸,碱,溶剂,悬浮物,分散体系

石化业: 原油,稠油,油脂,泥浆,污泥

日化业: 洗涤剂,香波,乳液,乳剂,手霜,表面活化剂

陶瓷业: 泥浆,瓷浆,石灰浆,陶土浆

采矿业: 煤浆,岩浆,泥浆,砂浆,润滑油

水处理: 石灰浆,软性沉淀物,污水,化学品,废水

食品业: 液态半固体,巧克力,盐水,醋,糖浆,菜油,大豆油,蜂蜜,动物血

饮料业: 哮母,糖浆,浓缩物,气液混合物,葡萄酒,果汁,玉米浆

医药业: 溶剂,酸,碱,植物提炼液,软膏,血浆等各类药品料液

造纸业: 粘结剂,树脂,油漆,油墨,颜料,双氧水

电子业: 溶剂,电镀液,清洗液,硝酸,废酸,腐蚀性酸,抛光液

纺织业: 染料化学品,树脂,胶

建筑业: 水泥浆,陶瓷瓦粘结剂,岩石浆,天花板面漆

汽车业: 抛光乳剂,油,冷却剂,汽车底漆,油乳胶,清漆,清漆添加剂,脱脂液,油漆家具业: 粘结剂,清漆,分散体系,溶剂,色剂,白木胶,环氧树脂,淀粉粘结剂

油墨、涂料业: 着色剂,溶剂,树脂,油漆

炼金、铸造和染色业: 金属浆,氢氧化物和炭化物浆,灰尘洗涤浆
